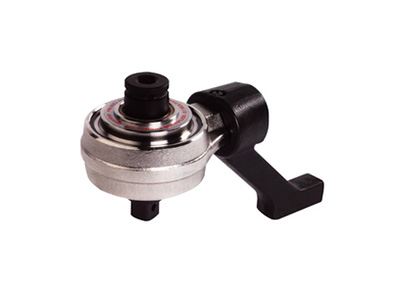

HT3-1300扭矩倍增器

HT3-1300扭矩倍增器 (扭矩放大器)扭矩放大倍率5:1,准确性保证优于±4%; 附有两种反作用力臂; 坚固的结构,容易保养,使用寿命长; 附有一保护装置盒; 1300N.m型号附有一只3/4英寸输出驱动方头; 也可只买倍增器本体的部分(不含反作用力臂和保护装置盒),1300N.m料号是17218;2700N.m料号是17219;

HT3-1300扭矩倍增器

(扭矩放大器)扭矩放大倍率5:1,准确性保证优于±4%;
附有两种反作用力臂;
坚固的结构,容易保养,使用寿命长;
附有一保护装置盒;
1300N.m型号附有一只3/4英寸输出驱动方头;
也可只买倍增器本体的部分(不含反作用力臂和保护装置盒),1300N.m料号是17218;2700N.m料号是17219;

HT3系列扭矩倍增器产品介绍

扭矩倍增器{又称扭矩倍增器 扭力放大器 齿轮减速器 扭力倍增器 力矩放大仪 增力器},扭力倍增器是一个精密的工具。把输入的扭力以正确的倍率放大。操作扭力倍增器需要以下装备。由于输出端功率并不会超过输入端功率,所以输出回转数低于输入端回转数。(扭矩*转速=功率)目前市场上各品牌的产品一般都是通过行星齿轮实现扭矩倍增,一般有放大5倍~125倍,输出扭矩可达5万Nm左右。

HT3系列扭矩倍增器正确使用方法


原单位 SI 单位 英制单位 公制单位
cN.m N.m ozf.in lbf.in Ibf.ft kgf.cm kgf.mm
1 cN.m = 1 0 1 0 0 0 0
1 N.m = 100 1 142 9 1 10 0
1 ozf.in = 1 0 1 0 0 0 0
1 lbf.in = 11 0 16 1 0 1 0
1 Ibf.ft = 136 1 192 12 1 14 0
1 kgf.cm = 10 0 14 1 0 1 0
1 kgf.mm = 981 10 1389 87 7 100 1

HT4系列扭矩倍增器扭矩转换系数表


扭矩扳手力臂改变后的扭矩计算公式

M2 = M1× L2 / L1 (其中L1:原长度 L2:延长后长度 M1:原扭矩 M2:施加于螺母的实际扭矩)

例如:原扭矩100N.m L1=500 L2=650 长度单位并不重要,这是一个比值。M2 = 100× 650 / 500 = 130N.m

型号 范围 范围 扭矩比 输入方头 输出方头 A B C D 重量 反作用力臂重量
(N.m) (Ibf.ft) (in) (in) (mm) (mm) (mm) (mm) (kg) (kg)
HT3-1300 1300 960 5:01 1月2日 3月4日 108 126 210 180 3.8 1.3
HT3-2700 2700 2000 5:01 3月4日 1 108 128 210 186 3.8 1.3
